Секреты крепкой крыши: разбираем устройство стропильной системы

Представьте себе: вы стоите перед новым домом, и ваш взгляд устремлен вверх, к его гордо возносящейся крыше. Кажется, что это просто навес из дерева и черепицы, но на самом деле за этой, казалось бы, простой конструкцией скрывается сложная и продуманная система, отвечающая за безопасность и долговечность всего здания. Это стропильная система – скелет вашей крыши, определяющий ее форму, прочность и надежность. Разберемся, как она устроена, какие бывают типы и из каких элементов состоит.

В этой статье мы погрузимся в мир стропил, рассмотрим различные варианты конструкций и познакомимся с тонкостями их проектирования и монтажа. Даже если вы не планируете строить дом самостоятельно, понимание принципов работы стропильной системы поможет вам грамотно оценить качество работы строительной бригады и избежать возможных проблем в будущем. Готовы? Тогда начнем!

Основные элементы стропильной системы

Стропильная система – это не просто набор досок, а целый комплекс взаимосвязанных элементов, каждый из которых играет свою роль. Давайте познакомимся с главными «героями» этой конструкции:

• Стропила: Это наклонные балки, основной несущий элемент крыши. Они воспринимают нагрузку от снега, ветра и собственного веса, передавая её на стены здания.
• Мауэрлат: Это мощный брус, уложенный по периметру стен здания. Он служит опорой для стропил и равномерно распределяет нагрузку на несущие стены.
• Лежни: Горизонтальные балки, укладываемые вдоль стен, которые служат опорой для мауэрлата или стропил в случае больших пролетов.
• Затяжки: Горизонтальные балки, соединяющие стропила снизу, предотвращая их распирание.
• Стойки: Вертикальные опоры, устанавливаемые под стропилами для увеличения их несущей способности.
• Подкосы: Наклонные опоры, укрепляющие стойки и стропила.
• Ригели: Горизонтальные балки, соединяющие стойки и передающие нагрузку на стены.
• Кобылки: Короткие выступы стропил, на которые укладывается кровля.

Все эти элементы работают вместе, образуя прочную и надежную конструкцию, способную выдерживать значительные нагрузки. Правильное соединение элементов – залог долговечности всей стропильной системы.

Типы стропильных систем

Существует несколько основных типов стропильных систем, выбор которых зависит от размера здания, вида крыши и климатических условий. Рассмотрим наиболее распространенные:

Наслонные стропила

Это самый простой и распространенный тип стропильной системы. Стропила опираются непосредственно на мауэрлат, а их длина не превышает 6 метров. Этот тип отлично подходит для небольших домов с простыми скатными крышами. Простота конструкции и легкость монтажа делают наслонные стропила экономичным вариантом.

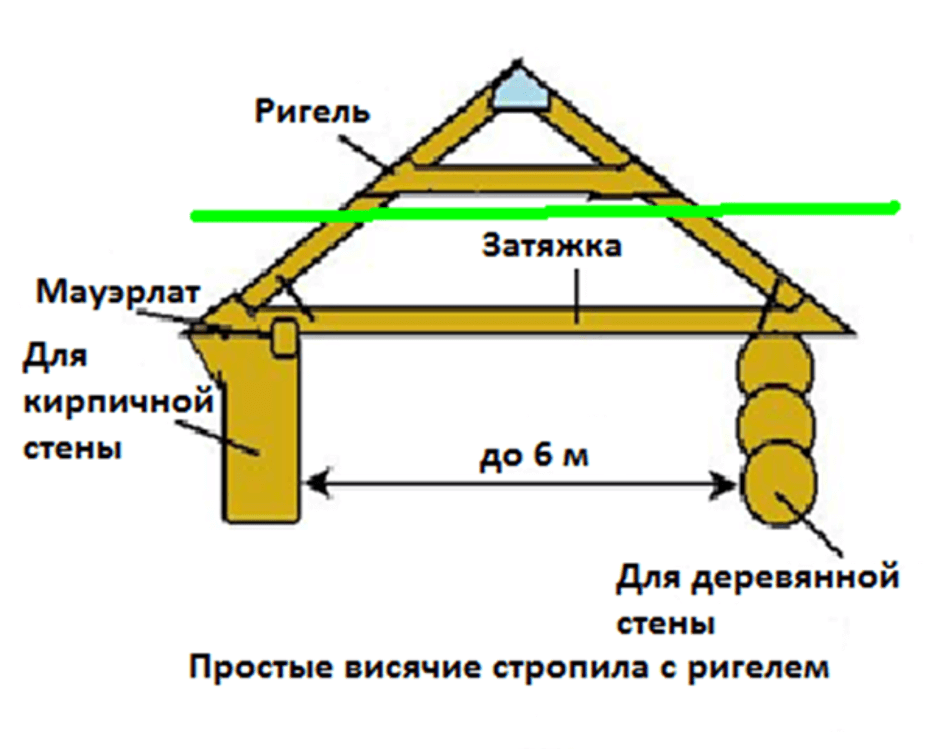

Висячие стропила

В отличие от наслонных, висячие стропила не имеют промежуточных опор. Они опираются только на наружные стены здания, и их длина может быть больше, чем у наслонных. Для обеспечения устойчивости, висячие стропила соединяются затяжками, которые работают на сжатие и предотвращают распирание стропил. Этот тип используется для крыш с небольшим пролетом между несущими стенами.

Комбинированные стропила

Этот тип представляет собой сочетание наслонных и висячих стропил. Он используется для сложных крыш с различными углами наклона скатов и большими пролетами. Комбинированная система позволяет оптимально распределить нагрузку и создать прочную и надежную конструкцию.

Расчет стропильной системы: важный этап

Перед началом строительства необходимо выполнить тщательный расчет стропильной системы. Это позволит определить необходимые сечения стропил, шаг установки и количество дополнительных элементов. Неправильный расчет может привести к обрушению крыши, поэтому лучше доверить эту работу опытным специалистам.

В расчетах учитываются:

• Снеговая нагрузка
• Ветровая нагрузка
• Вес кровельных материалов
• Пролет между несущими стенами
• Угол наклона скатов

Расчет выполняется с использованием специальных программ или по формулам, учитывающим все вышеперечисленные факторы. Результат расчета – это подробный чертеж стропильной системы с указанием всех размеров и сечений элементов.

Выбор материала для стропил

Для изготовления стропильной системы чаще всего используется древесина хвойных пород (сосна, ель, лиственница). Она обладает достаточной прочностью, легко обрабатывается и доступна по цене. Перед использованием древесину необходимо обработать антисептиками для защиты от гниения и насекомых. Также для стропил можно использовать металлические конструкции, но это увеличивает стоимость и сложность монтажа.

Монтаж стропильной системы

Монтаж стропильной системы – процесс, требующий точности и аккуратности. Несоблюдение технологии может привести к неправильной работе конструкции и ее преждевременному износу. Работы проводят квалифицированные специалисты, используя строительные инструменты и специальные крепежные элементы.

Этапы монтажа:

1. Установка мауэрлата
2. Установка стропил
3. Монтаж затяжек, стоек, подкосов и других элементов
4. Крепление стропил к мауэрлату и друг к другу
5. Проверка геометрии системы

Важно следить за правильным углом наклона скатов, шагом установки стропил и креплением всех элементов. После завершения монтажа систему необходимо проверить на прочность и устойчивость.

Защита стропильной системы

Стропильная система подвержена воздействию различных факторов, которые могут привести к ее повреждению и разрушению. Для продления срока службы необходимо обеспечить надёжную защиту от влаги, насекомых-вредителей и пожара. Для защиты от влаги используются гидроизоляционные материалы, которые устанавливаются под кровельным покрытием. Защита от насекомых достигается обработкой древесины специальными антисептиками. Пожарная безопасность обеспечивается использованием негорючих материалов и установкой систем пожарной сигнализации.

Таблица сравнения типов стропильных систем

Заключение

Стропильная система – сложная, но важная часть любого здания. Правильный выбор типа системы, тщательный расчет и качественный монтаж гарантируют надежность и долговечность вашей крыши. Надеемся, эта
